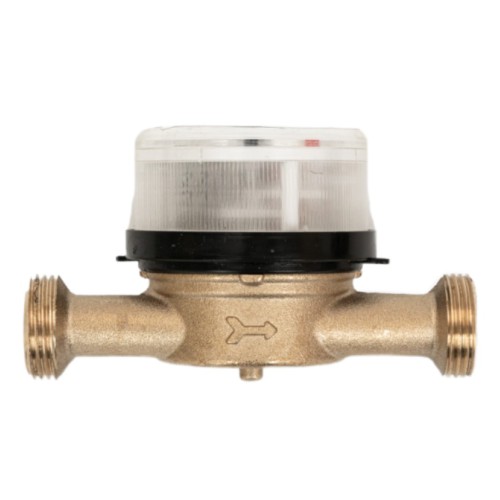

Счетчик воды DUX СВ Д=15 универсальный (латунь), класс А/В + КМЧ с обратным клапаном (L110)

Технические характеристики

Метрологический класс: А, В

Материал корпуса: латунь

Монтажная длина (мм): 110

Диаметр условного прохода (мм): 15

Присоединительный размер (корпус счетчика) (дюйм): 3/4

Присоединительный размер (КМЧ) (дюйм): 1/2

Максимальное давление: 1,6 Мпа

Qn, номинальный расход воды: 1,5 м³/ч

Температура измеряемой среды (°C): от +5 до +90

Степень влагозащиты: IP67

Импульсный выход: нет

Межповерочный интервал: 6 лет

Гарантийный срок эксплуатации: 60 месяцев со дня ввода в эксплуатацию

Срок службы: 12 лет

Описание

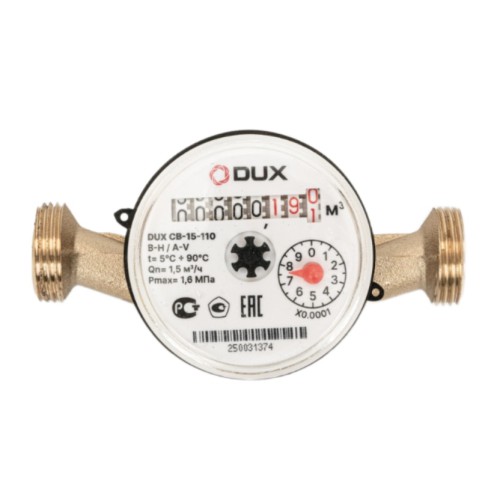

Универсальный счётчик воды DUX СВ-15-110 – индивидуальный прибор учёта питьевой и (или) сетевой воды, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения. Счётчик состоит из корпуса, измерительного узла с крыльчаткой и счётного механизма. Принцип действия счетчиков основан на измерении скорости вращения крыльчатки под действием потока. Счетный механизм со стрелочными и роликовыми показателями объёма и указывают количество воды в кубических метрах и в долях кубического метра (литрах). Конструктивные устройства счетчика обеспечивают защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика установкой пломбы и (или) неразъемного пластикового контрольного кольца на узел соединения корпуса счетчика со счетным механизмом, исключающих возможность скрытого несанкционированного вмешательства в работу счетчика. Получить доступ к регулирующему устройству счетчика без видимого повреждения защитной пломбы или неразъемного кольца невозможно. Также предусмотрена встроенная антимагнитная защита.

Для обеспечения дистанционной передачи данных счетчики могут быть укомплектованы датчиком Геркона с импульсным выходом (ДГ), цифровым интерфейсом RS 485, каналом беспроводной связи LoraWan и др.

• Степень влагозащиты IP67 по ГОСТ 14254-2015.
• Температурный диапазон эксплуатации от +5° C до +90° C подходит для учёта как холодной, так и горячей воды.
• Условный диаметр (DN) – 15 мм.
• Длина проливной части составляет 110 мм.
• Присоединительный размер (КМЧ) 3/4 дюйма.

Установка возможна без соблюдения прямых участков трубопровода до и после прибора. Монтаж допускается в горизонтальном и вертикальном положении. Счётчики DUX не чувствительны к качеству воды – воздушные пузырьки и примеси не заклинивают и не засоряют крыльчатку. Метрологические характеристики сохраняются на протяжении всего срока службы.

Гарантийный срок составляет 60 месяцев.

Счётчики соответствуют требованиям ГОСТ Р 50601-93.
